XGN□-12全絕緣高壓充氣柜
> XGN□-12全絕緣高壓充氣柜概述 Overview
XGN□-12系列環網開關柜是SF6氣體絕緣的金屬共箱式封閉開關設備，該設備可由負荷開關單元、負荷開關熔斷器組合電器單元、真空斷路器單元、母線進線單元的模塊組成。采用一系列先進技術和材料，具有優異的電氣性能和機械性能，受環境和氣侯影響小，體積小巧，易于安裝，操作方便，無需維護，且具有靈活的組合方式。清晰直觀的設計保證操作簡單、直接。饋線接線容量大，適合多種接線系統。

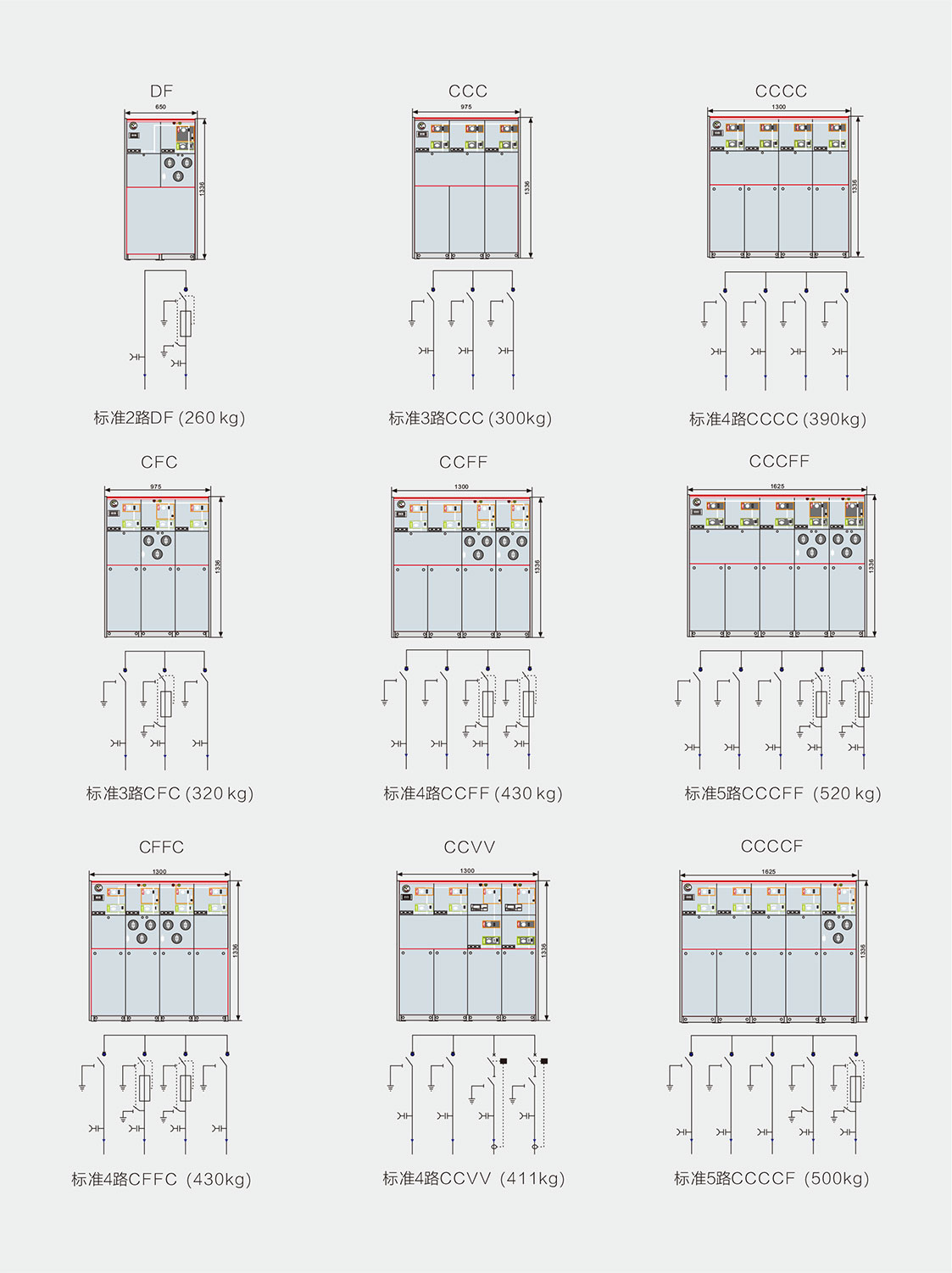

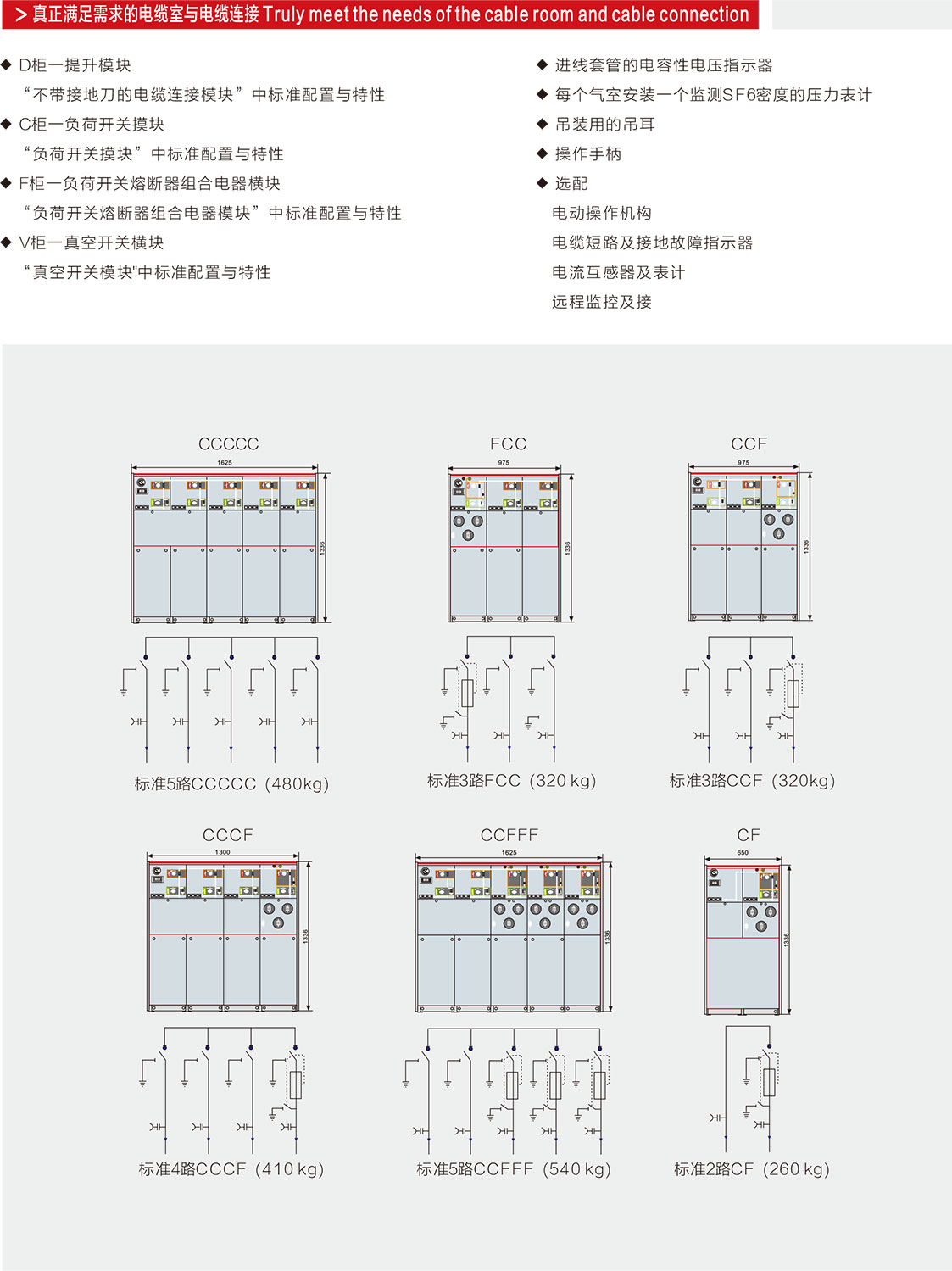

> XGN□-12全絕緣高壓充氣柜單元定義 The unit definition
> XGN□-12全絕緣高壓充氣柜產品型號主要特點 Product model main features
◆操作安全
◆通過以下安全措施，我們可為用戶提供特別的安全保障:
◇一體化三工位負荷開關
◇斷路器采用負荷開關替代隔離開關，更安全可靠
◇一次側全密閉設計提供息外接觸的保護
◇滿足五防要求的機械聯鎖
◇帶電顯示器可提供進出線路帶電指示
◆運行可靠
◇全密閉設計，所有10kV開關及母線帶電體均密封在3mm不銹鋼板焊接成的氣箱中；配硅橡膠電纜插頭，實現電纜頭全絕緣全密封，從而不受灰塵、潮濕、小動物等外界環境影響
◇彈簧儲能操作機構，可人工或電動操作
◇面板模擬線圖提供開關位置指示
◇柜體用鍍鋅板制作，表面靜電噴涂，增強抗腐蝕性能 ◇壓力表監視箱體內SF6氣體安全壓力范圍
◆經濟性
◇免維護
◇高度可靠
◇使用壽命可達20年
◆方案靈活
◇多種進線方式，可實現左、右、上或前進線
◇多種組合方式，各單元之間可實現任意組合
◇采用絕緣母線，可實現前后并柜或左右并柜
◇設計方案靈活
◆應用廣泛
◇饋出線容量大、占地小，適合多種應用需求
> XGN□-12全絕緣高壓充氣柜性能指示 Performance indication

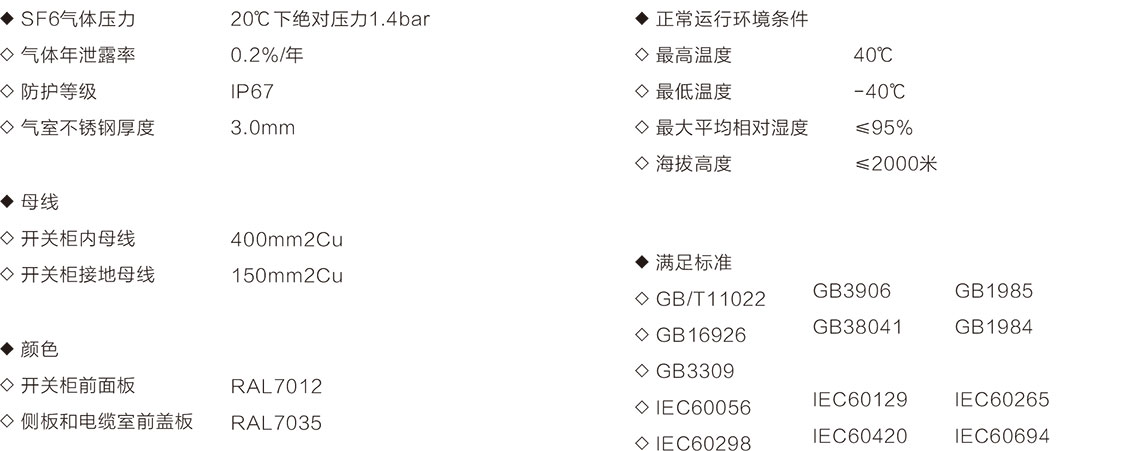

> XGN□-12全絕緣高壓充氣柜主要技術參數 The main technical parameters

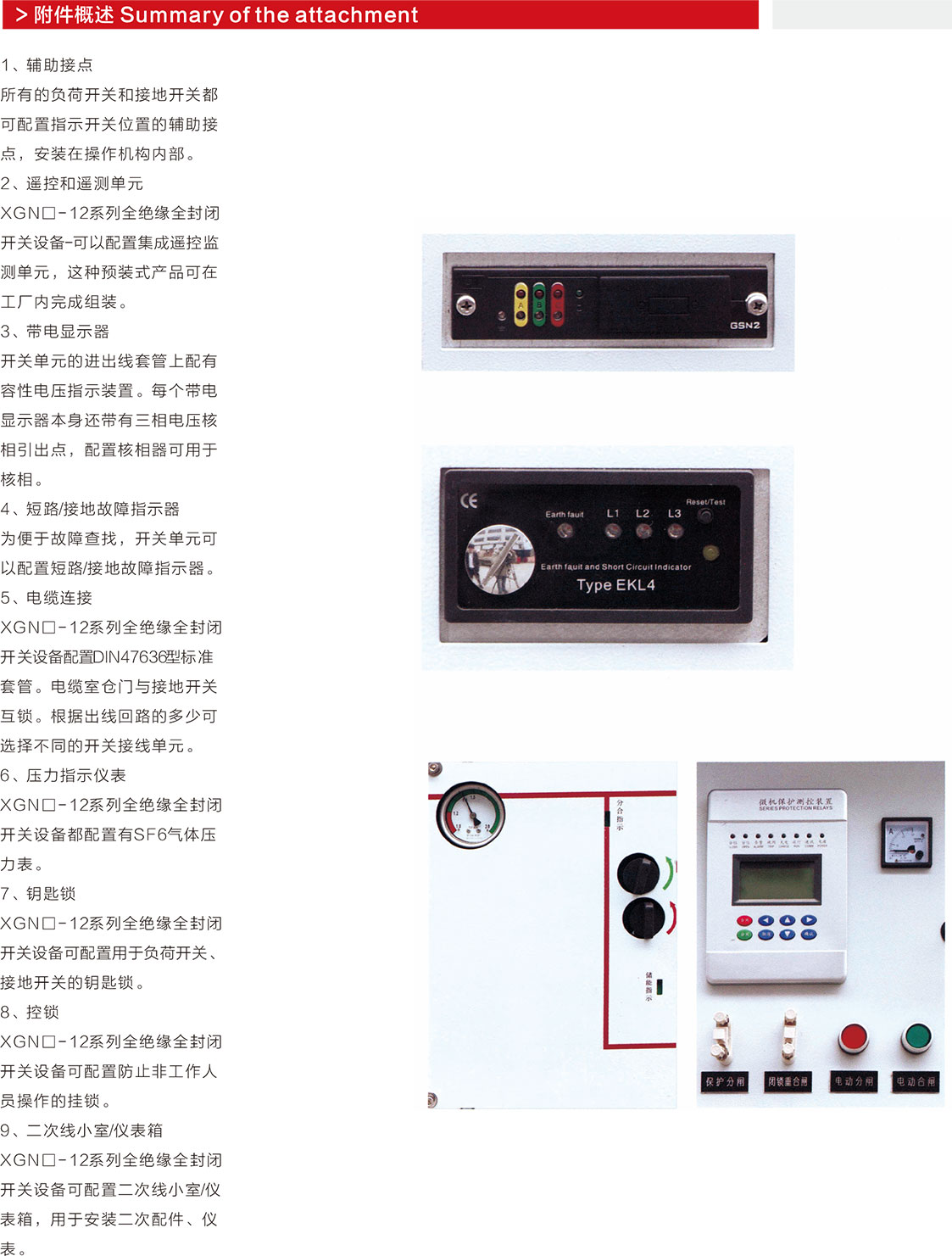

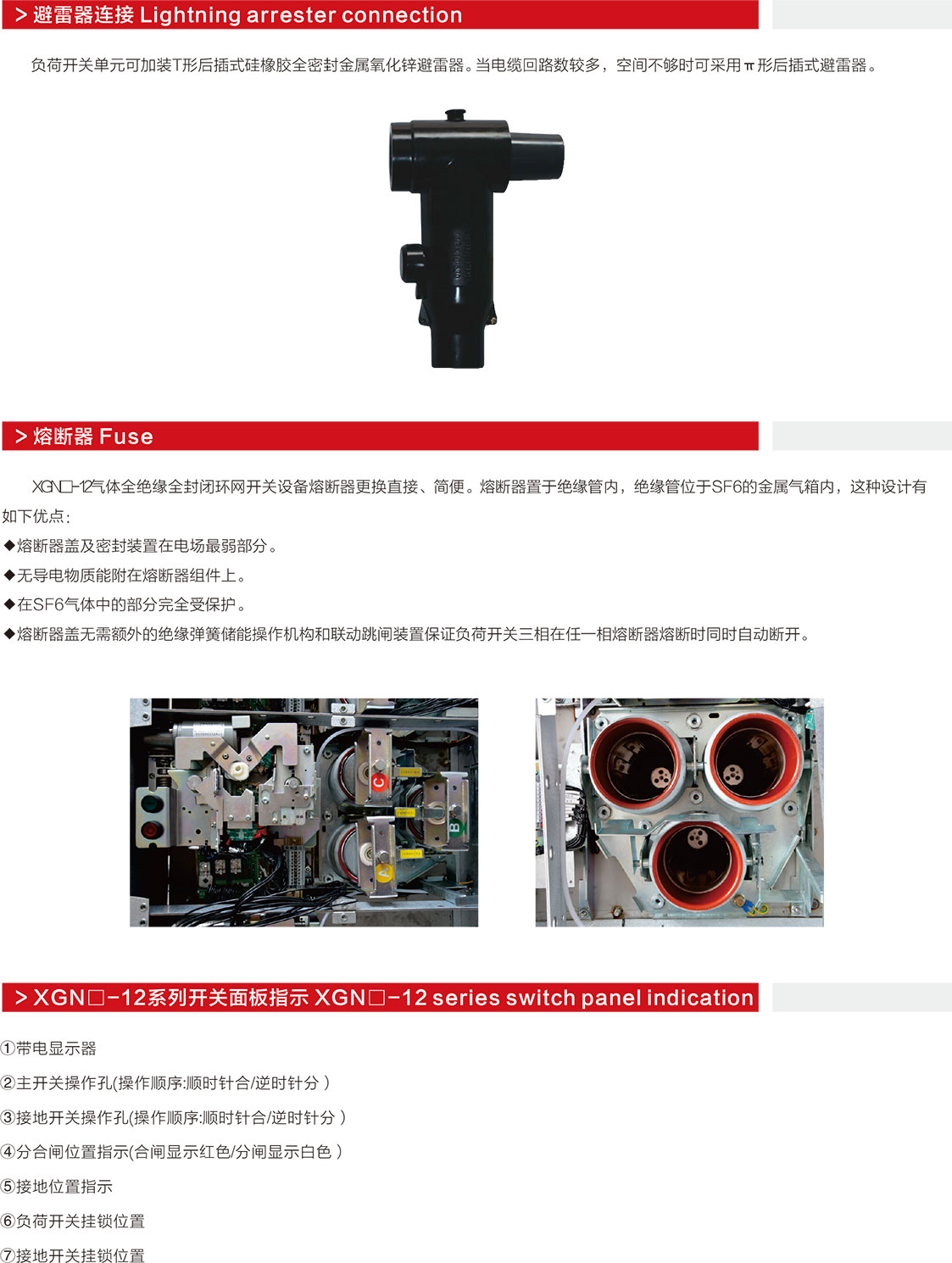

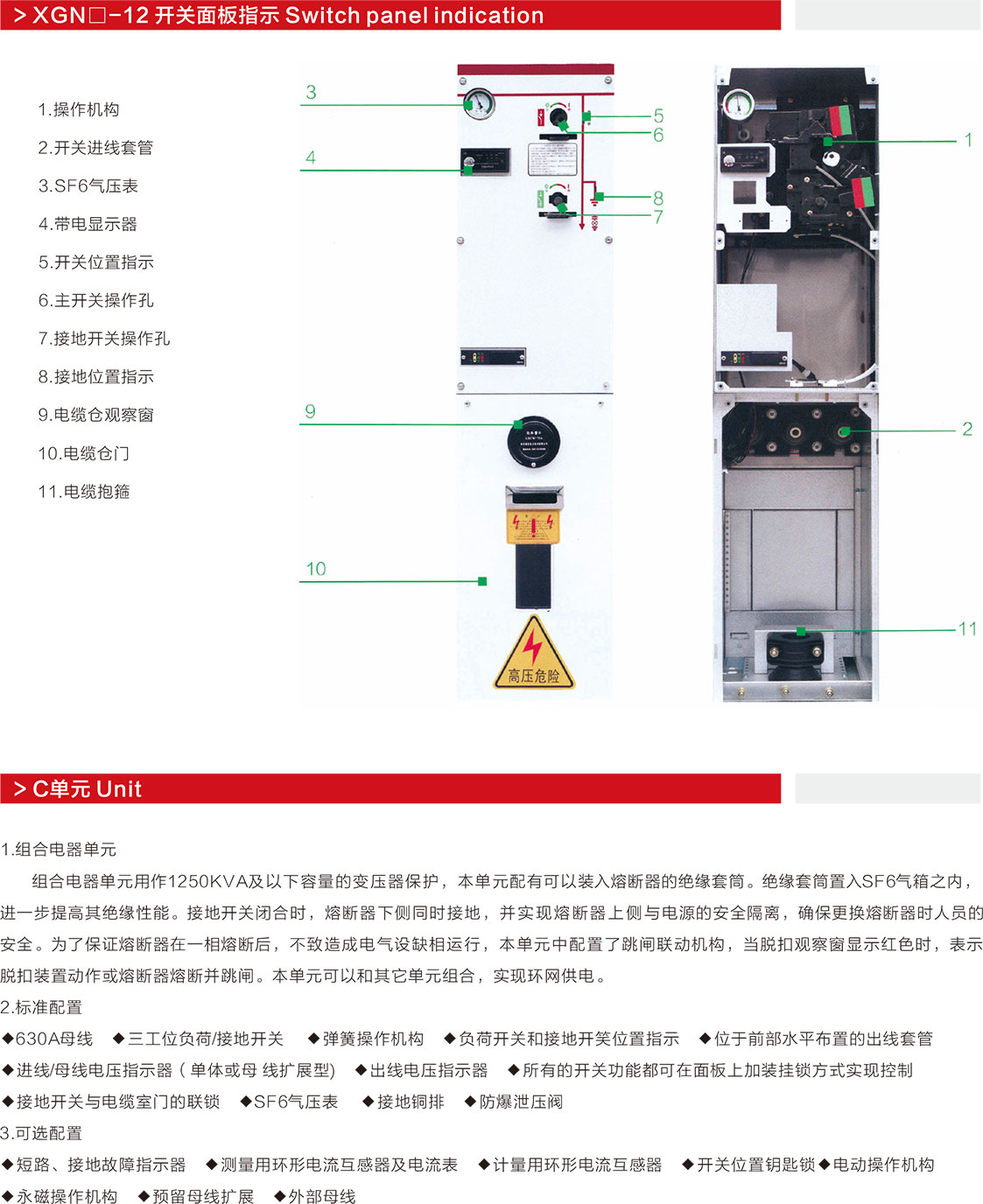

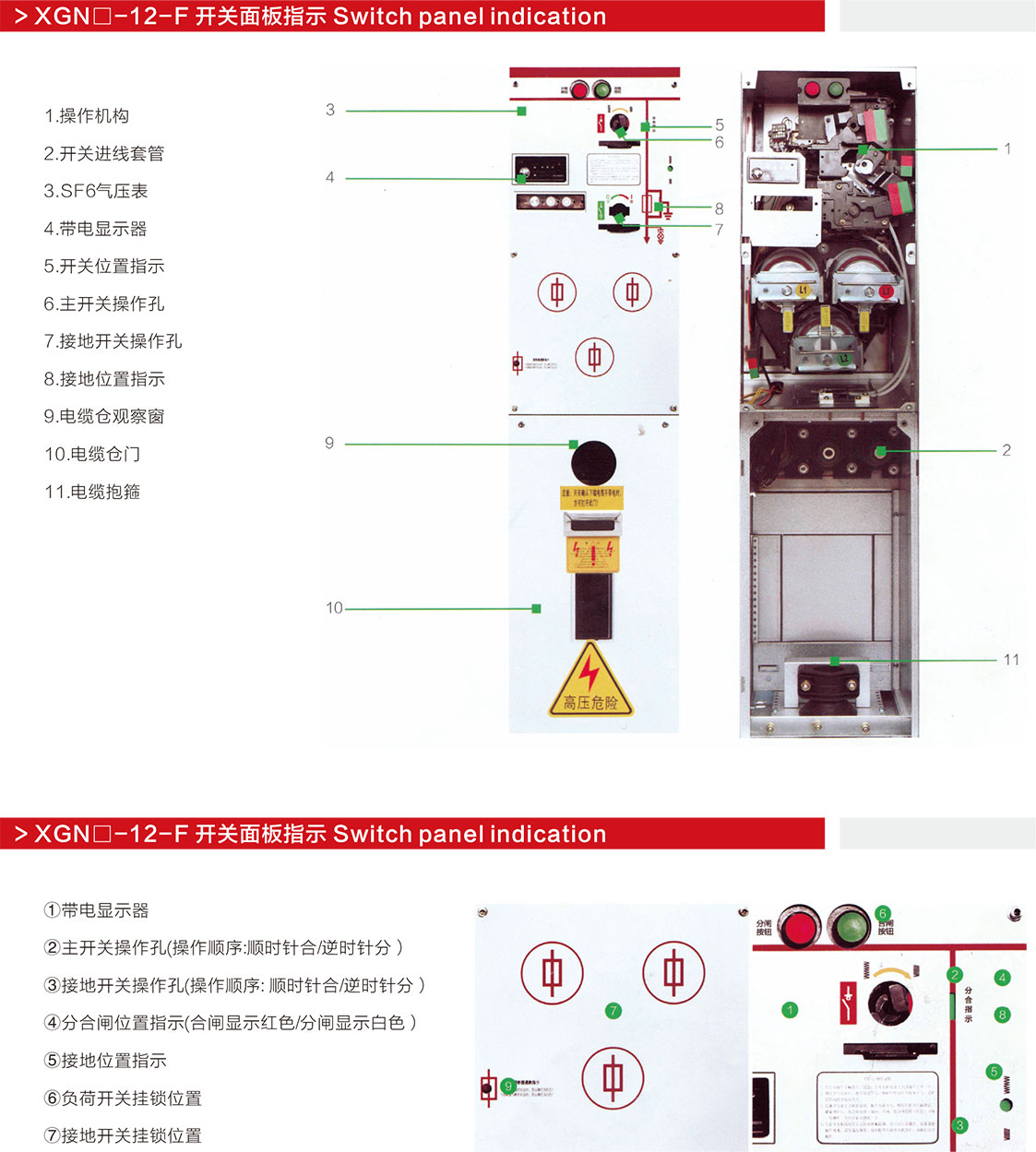

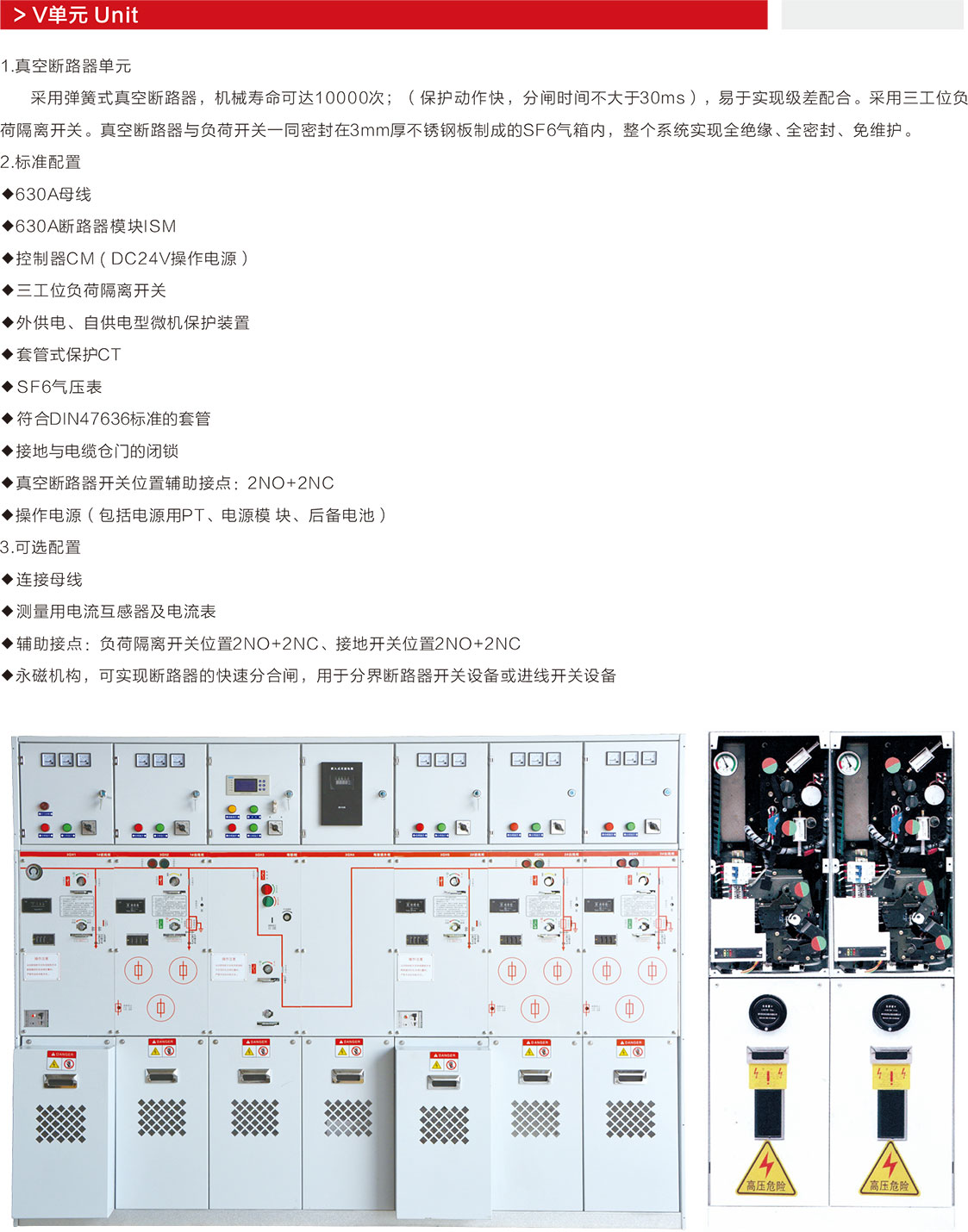

> XGN□-12全絕緣高壓充氣柜設計說明 Design specification

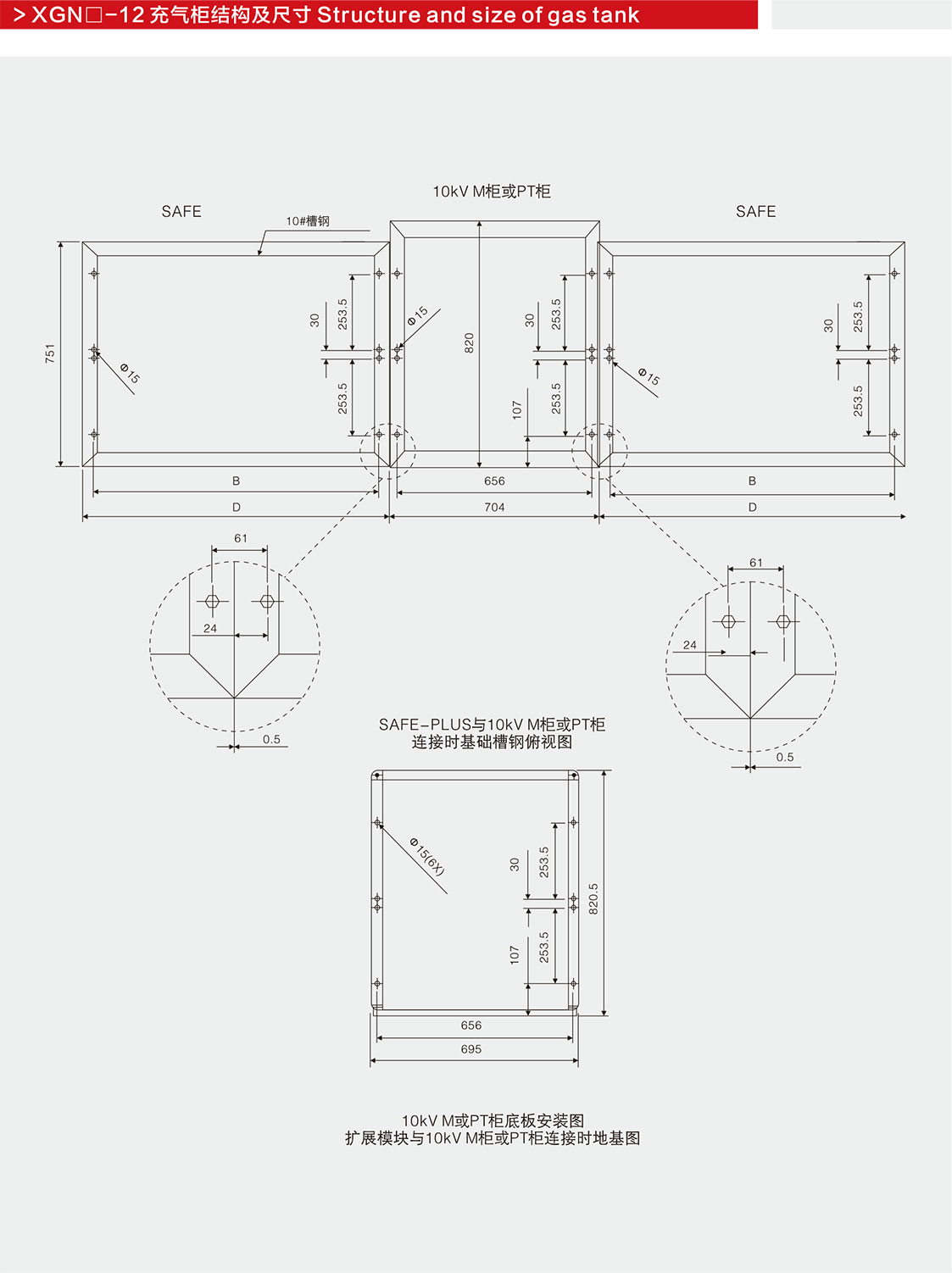

XGN□-12全絕緣全密封環網金屬開關設備安裝在一個鍍鋅板框架上，開關單元在SF6氣箱內，氣箱由抗腐蝕和無磁性3mm厚不銹鋼板制成。SF6氣箱是一個“密封壓力系統”，在正常工作環境下可運行20年。SF6氣體正常工作時壓力為 0.015~0.04MPa。氣箱裝有壓力釋放裝置，當壓力過高時，保證氣體能從底部或后部釋放。

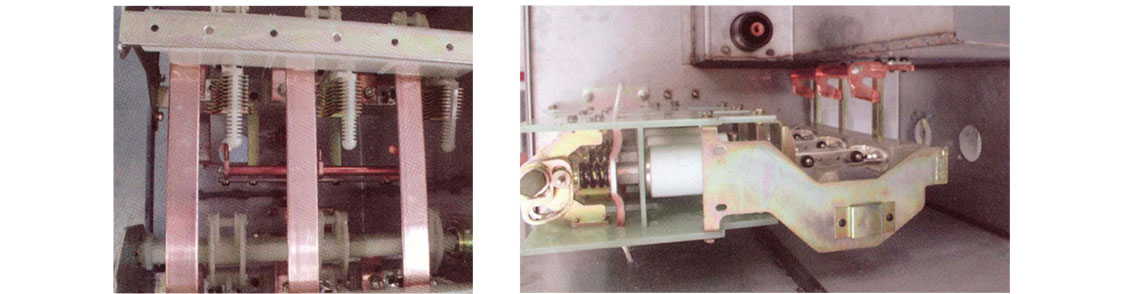

> 開關單元 The switch unit
負荷開關采用同軸旋轉雙斷點方式，通過同一操作孔與滑板配合進行功能操作，因此開關在任一時刻只能處于 “合閘、分閘、接地”三種狀態的其中之一，徹底避免誤操作。

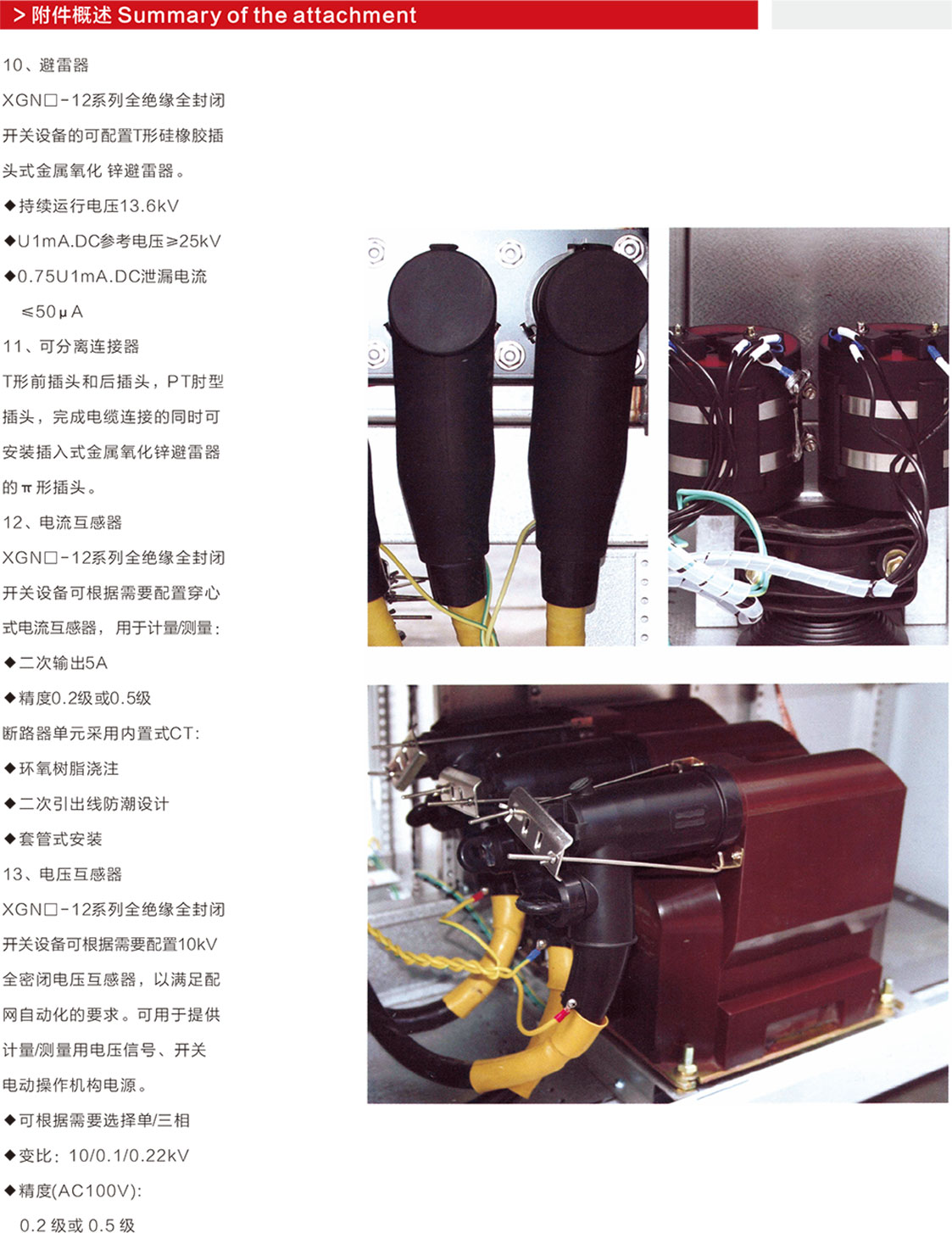

聆聽每一位客戶的心聲
LISTEN TO THE VOICE OF EVERY CUSTOMER
相關產品
KYN28-12(800mm) 中壓開關柜 鎧裝移開式交流金屬封閉
開關柜具有完善可靠的防誤操作功能，包括防止帶負荷分、合隔離開關，防止誤分、誤合斷路器，防止接地開關閉合位量合閘斷路器,防止帶電時誤合接地開關及防止誤入帶電隔室等功能。開關柜配置優良的ZN28A (VS1)-12型中量式高壓交流真空式斷路噩或固封式真空斷路器，開關柜二次回路配置先進可靠的控制保護元件,母線采用熱縮絕緣材料，可用于單母線、單母線分段或雙母線系統。柜體結構緊湊,是技術先進、性能穩定、結構合理、使用方便、安全可靠的配電設備。本產品符合GB3906《3. 6-40. 5KV交流金屬封閉開關設備和控制設備》、GB/T11022《高壓開關設備和控制設備標志的共用技術要求》，IEC298 《額定電壓1kV及以上52kV及以下交流金屬封閉開關設備和控制設備》、IEC694 《高壓開關和控制設備共同條款》及DIA04《額定電壓1KV以.上的交流開關柜定貨條件》、德國DIN、VDE0670《額定電壓1kV以上的交流開關設備》等標準的要求。
本產品符合GB3906《3. 6-40. 5KV交流金屬封閉開關設備和控制設備》、GB/T11022《高壓開關設備和控制設備標志的共用技術要求》，IEC298 《額定電壓1kV及以上52kV及以下交流金屬封閉開關設備和控制設備》、IEC694 《高壓開關和控制設備共同條款》及DIA04《額定電壓1KV以上的交流開關柜定貨條件》、德國DIN、VDE0670《額定電壓1kV以上的交流開關設備》等標準的要求。
正常使用條件
海拔高度:不超過1000m(高于此海拔需與本公司協商處理);
溫度條件如下:日相對濕度的平均值不超過95%;月相對濕度平均值不超過90%:
日水蒸氣壓力的平均值不超過2.2kPa;月水蒸氣壓力平均值不超過1.8kPa;
安裝地點:無火災、爆炸危險、嚴重污染、化學底蝕、鹽露蝕化及劇烈振動的場所
環境洹度:-15"C 到+40°C,
且在24h內測得的平均值不超過35°C
地震烈度:不超過8級，
?
KYN61-40.5口型鎧裝移開式交流金屬封閉開關設備
KYN61-40.5(Z)是指鎧裝移開式交流金屬封閉開關柜(以下簡稱開關柜)系三相交流量50Hz、額定電壓40.5kV的戶內成套配電裝置。作為發電廠、變電站及工礦企業接受和分配電能之用，對電路起到控制、保護和檢測等功能，還可用于頻繁操作的場所。
適用范圍
KYN61-40.5金屬鎧裝中置式開關柜按GB3906-2006中的鎧裝式金屬封閉開關設備而設計。它適用于三相交流額定電壓40.5kV，額定頻率50Hz的電力系統，用于接受和分配電能并對電路實行控制、保護及檢測，除廣泛用于一般電力系統外，還可使用于頻繁操作的場所。
相關標準
GB3906-2006 《3~35kV交流金屬封閉開關設備》
GB11022-89 《高壓開關設備通用技術條件》
IEC60298 《額定電壓1kV以上50kV及以下交流金屬封閉開關設備和控制設備》
DL404-97 《戶內交流高壓開關柜訂貨技術條件》
使用環境
正常環境條件
1．周圍空氣溫度上限：+40℃、下限：-10℃、日平均溫度不超過35℃；
2．海拔高度不超過1000m；
3．相對環境濕度日平均不大于95%，月平均不大于90%；
4．地震烈度不超過8級；
5．水蒸氣壓力日平均值不超過2.2Kpa，月平均值不超過1.8kpa；
6．無火災、爆炸危險、嚴重污染、化學腐蝕及劇烈振動的場所。
特殊工作條件
在超過規定的正常的環境條件下使用時，由用戶和制造廠協商。
技術指標
·額定電壓(KV) 40.5
·工頻耐受電壓(KV) 95(1min)
·沖擊耐受電壓(KV) 185
·額定頻率 50Hz
·額定電流(A) 1250/1600/2000
·額定熱穩定電流(KA 4S) 25/31.5/40
·額定動穩定電流(KA) 63/80
·額定短路開斷電流(KA) 25/31.5/40
·額定短路關合電流(KA) 63/80
·分合閘和輔助回路的額定電壓(V)直流24，36，48，60，110，220，交流110，220
·防護等級 IP3X
組成結構
開關設備柜體結構采用組裝式、斷路器采用手車落地式結構；配用全新型復合絕緣真空斷路器、并且有良好的互換性；手車車架中裝有絲杠螺母推進機構，可輕松移動手車，并防止誤操作而損壞推進機構；主開關、手車、開關柜門之間的聯鎖均采用強制機械閉鎖方式，滿足“五防”功能；所有的操作均可在柜門關閉狀態下進行；電纜室空間充裕，可連接多根電纜；快速接地開關用于接地和回路短路；外殼防護等級IP3X，手車室門打開狀態下，防護等級IP2X。
KYN88-12 戶內中壓開關柜12KV 550金屬鎧裝式空氣絕緣柜
KYN88-12鎧裝移開式空氣絕緣柜，是根據國家電網公司關于12kV高壓開關設備優化設計的要求，再借鑒國內外先進技術及結合我司多個技術經驗特點充分地優化柜體結構及- -次 元件的基礎上，開發的小型金屬鎧裝式空氣絕緣柜。本設備完全滿足12kV中性點不接地系統運行要求。廣泛應用于電力系統各類大型電站、電廠、軌道交通、基礎設施、商業、機場、港口、住皂、醫院、學校、光伏發電、風力發電、工業礦山等負荷密集地區作電能控制、保護、分配之用。能夠完全滿足相間125mm安全距離要求，并且.550柜寬饋線柜能夠做到1600A電流。
正常使用條件
最高環境溫度:+40°C;
最低環境溫度:-15°C;
平均溫度:+35°C;
最大日平均相對濕度:95%;
最大月平均相對濕度:90%;
海拔高度:不超過1000m (高于此海拔需與本公司協商處理)
開關設備應安裝在無火災、無爆炸危險、無嚴重污穢、無化學腐蝕氣體及劇烈振動的場所。
GTXGN-12-SIS5固體絕緣全封閉中壓開關設備
●固體絕緣全封閉開關設備;是采用固體絕緣材料為主絕緣介質，將真空滅弧室及導電連接、隔離開關、接地開關、主母線、分支母線等主導電回路單一或組合后用固體絕緣介質包覆封裝為一個或幾個具有一定功能、可再次組合或擴展的具備全絕緣、全密封性能的模塊，人可以觸及的模塊表面涂覆有導電或半導電屏蔽層并直接可靠接地的環網柜。
●均為可觸摸式--人可以觸及的主回路模塊表面可裝有接地網并可涂覆有導電屏蔽層并直接可靠接地，在進行無效維護時不再產生風險，使用戶在操作維護時絕對的安全。
●母線的對接---均采用了矩形銅排固體絕緣技術，并柜后在主回路上端從柜項直接安裝，簡單方便。
●中壓系統完全受到保護...免受惡劣環境(污染、腐蝕性氣體、凝結、潮濕.灰塵等)的影響。顯著地降低了電弧發生的可能性，更長的預期使用壽命，具備高可靠性。
●固體絕緣技術-無SF6氣體絕緣，無溫室氣體，絕對環保。
●模塊化設計一斷路器、帶有接地裝置的三工位隔離開關，電纜側接地開關出線-體化體積小，結構緊湊，運行維護方便。
●擴展改造一可實施現場出現各種變化組合擴展。
